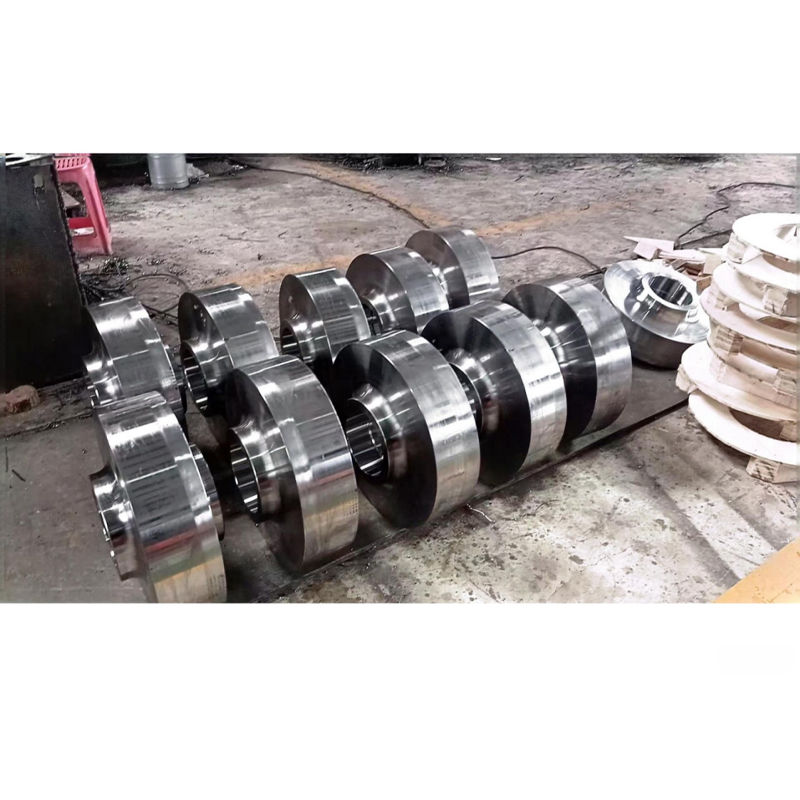

Колесо портового крана — Это ключевой несущий и ходовой элемент крупногабаритных портовых подъёмных машин, таких как козловые краны (портальные краны), причальные контейнерные краны (STS), рельсовые контейнерные козловые краны (RMG), а также рельсовые версии шинных контейнерных козловых кранов (RTG).
Описание
маркер
Продуктовое описание
Портовое колесо — «опора тяжёлого груза»
Колесо портового крана — Это ключевой несущий и ходовой элемент крупногабаритных портовых подъёмных машин, таких как козловые краны (портальные краны), причальные контейнерные краны (STS), рельсовые контейнерные козловые краны (RMG), а также рельсовые версии шинных контейнерных козловых кранов (RTG). Эти колёса, подобно «ногам гиганта», поддерживают вес всей машины и перемещают её по рельсовым путям на причале или в тыловой зоне порта.Они воспринимают сотни, а порой и тысячи тонн массы оборудования вместе с грузом, обеспечивая точное перемещение и позиционирование крана в процессе перегрузочных операций.
Ключевые характеристики и жёсткие требования
- Экстремальные нагрузки: На одно колесо приходится колоссальное колесное давление (от десятков до сотен тонн), что предъявляет чрезвычайно высокие требования к прочности и вязкости материала колёсного центра, а также к грузоподъёмности подшипников.
- Высокая точность хода: Необходимо обеспечить плавное и маловибрационное движение крана по рельсам для выполнения точной штабелировки контейнеров, эффективной погрузки и разгрузки судов. Требуются строгие допуски по круглости колеса, радиальному биению и точности сопряжения с рельсовым путём.
- Сложные нагрузки и удары: Колёса воспринимают статические нагрузки, динамические нагрузки (инерция при пуске и торможении, ветровые воздействия), ударные нагрузки (стыки рельсов, неровности пути), а также возможную неравномерную нагрузку при смещённом центре тяжести.
- Суровые условия эксплуатации: Работа на открытом воздухе в прибрежных зонах с высокой влажностью и солевым туманом, что создаёт высокий риск коррозии; воздействие песка, дождя и других атмосферных факторов.
- Сверхнадёжность и безопасность: Отказ ходовой системы может привести к опрокидыванию оборудования, повреждению груза и даже гибели людей, поэтому требуется крайне низкий уровень отказов и длительный срок службы.
- Износостойкость: Постоянное качение по стальным рельсам требует высокой твёрдости и износостойкости беговой поверхности (зоны контакта гребня с рельсом).
Конструкция, материалы и ключевые элементы проектирования
- Колёсный центр:
• Материал: Высокопрочная и вязкая легированная поковка (например, 42CrMo, 60CrMnMo, 50Mn), прошедшая термообработку (закалка + отпуск) для обеспечения оптимальных свойств основы. Беговая поверхность подвергается поверхностной закалке (среднечастотной или низкочастотной индукционной) до высокой твёрдости (HRC 55–62), что значительно повышает износостойкость.
• Гребень: Конструкция может включать высокий гребень (характерно для портальных кранов и RMG) или работать в сочетании с горизонтальными направляющими колёсами (характерно для причальных контейнерных кранов). Гребень также должен быть закалён для повышения износостойкости.
• Подшипники: Применяются сверхкрупные, высоконагруженные и долговечные подшипники качения (например, двухрядные конические роликовые подшипники или сферические роликовые подшипники). Используются смазки с увеличенным сроком службы или централизованные автоматические системы смазки.
• Вал и корпус подшипника: Вал из высокопрочной легированной стали. Прочный корпус подшипника обеспечивает необходимую жёсткость опоры и высокую герметичность.
- Специальные конструктивные решения:
• Ветрозащита и противоскольжение: На некоторых колёсах интегрируются приводной электродвигатель (ведущее колесо) или тормозной диск.
• Антикоррозионная защита: Критически важна герметизация подшипников; поверхность колёсного центра может иметь защитное покрытие.
• Совместимость с рельсом: Профиль гребня и конусность беговой поверхности должны точно соответствовать параметрам применяемого рельса.
Ключевые аспекты изготовления и обслуживания
- Прецизионная ковка / литьё и термообработка: Обеспечивают отсутствие дефектов в материале и высокие эксплуатационные свойства.
- Неразрушающий контроль: Ультразвуковая дефектоскопия (UT) и магнитопорошковый контроль (MT) колёсного центра являются обязательными процедурами.
- Прецизионная механическая обработка: Гарантирует точность размеров и геометрии, в том числе круглость беговой поверхности и профиль гребня.
- Периодическая проверка и обслуживание: Постоянный контроль износа беговой поверхности и гребня, выявление трещин (особенно в зоне концентрации напряжений у основания гребня), проверка состояния подшипников и системы смазки. Своевременная замена колёс или узлов с износом сверх нормы и повреждениями.
Итог
Колёса портовых кранов, оставаясь незаметными, служат фундаментом эффективной и безопасной работы портового логистического узла. Подвергаясь экстремальным нагрузкам, износу и коррозии, они обеспечивают каждое перемещение и каждую точную операцию перегрузочной техники. Их выдающаяся грузоподъёмность, износостойкость, усталостная прочность и коррозионная стойкость — это ключевая основа для обеспечения круглосуточной бесперебойной работы порта и повышения эффективности мировой торговли. Каждая пара прочных и надёжных портовых колёс — это «опорные ноги» современной портовой инфраструктуры.
